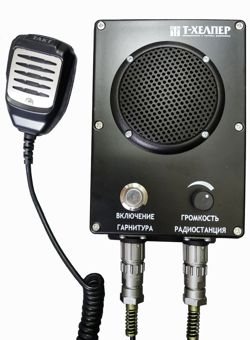

 Переговорное устройство ТАКТ ПУ-01, производства компании ЗАО "Т-Хелпер Телеком", работает с мобильными цифровыми радиостанциями ТАКТ-261, Hytera MD785 и их различными модификациями.
Информация для пользователя
Переговорное устройство устанавливают в любом месте на автомобиле специального назначения, на расстоянии до 10 метров от радиостанции. Это позволяет принимать входящие вызовы и вести переговоры не отходя от рабочего места, дублируя коммуникатор и динамик радиостанции находящейся в кабине водителя.
Указания по эксплуатации
Переговорное устройство подключается к аксессуарному разъему мобильной радио- станции кабелем витая пара outdoor, длиной до 10 метров, в следующей последовательности:
- закрепите ПУ-01 в требуемом месте на объекте эксплуатации;
- подключите коммуникационный кабель (из комплекта поставки) к ПУ-01;
- проложите коммуникационный кабель до сопрягаемой радиостанции;
- разделайте кабель на необходимую длину;
- произведите монтаж соединителя (из комплекта поставки), на коммуникационный кабель в соответствии с распиновкой разъема;
- подключите коммуникатор ТАКТ МК-11 (из комплекта поставки).
Распиновка разъема
| Контакт |
Цвет провода |
Цепь |
| 4 |
Коричневый |
+13,8В |
| 6 |
бело-коричневый |
GND |
| 7 |
синий |
MIC |
| 8 |
оранжевый |
AUDIO |
| 16 |
зеленый |
PTT |
| 17 |
бело-оранжевый |
AGND |
| 6 |
|
экран |
Комплектация поставки
| Наименование |
Количество |
| 1. Переговорное устройство ТАКТ ПУ-01 |
1 |
| 2. Кабель коммуникационный 10 м |
1 |
| 3. Коммуникатор ТАКТ МК-11 (с монтажным комплектом) |
1 |
| 4. Разъем DHS-26 (с корпусом DP-15) |
1 |
| 5. Паспорт |
1 |
| Упаковка индивидуальная |
1 |
Основные технические характеристики
| Параметр |
Значение |
| Напряжение питания, В |
13,8 |
| Ток потребления, А, не более |
1 |
| Длина кабеля подключения, м, не более |
10 |
| Диапазон рабочих температур, град, С |
от минус 25 до плюс 55 |
| Вес, кг, не более |
0,85 |
| Габаритные размеры, мм, не более |
205 х 121 х 70 |
|
